[chart.js] chart 3.2(3.x) + 다중 차트 + 클릭 이벤트 + 상시 레이블 출력

기능

- 라인 다중 차트(line multiple chart)

- 다중 차트 클릭 이벤트 제어(multiple chart click event control)

- 상시 레이블 출력( show label without mouseover)

html

canvas에 cMultiLineChart 생성

<canvas id="cMultiLineChart" style="min-height: 400px; height: 400px; max-height: 1000px; width: 700px; max-width: 100%;"></canvas>

javascript

chart.min.js : chart.js 3.x 사용을 위해 추가

chartjs-plugin-datalabels@2.0.0 : 마우스 오버없이 레이블을 항상 표시하기 위해 추가 ( chart.js 3.x 버전 부터는 2.0.0 사용)



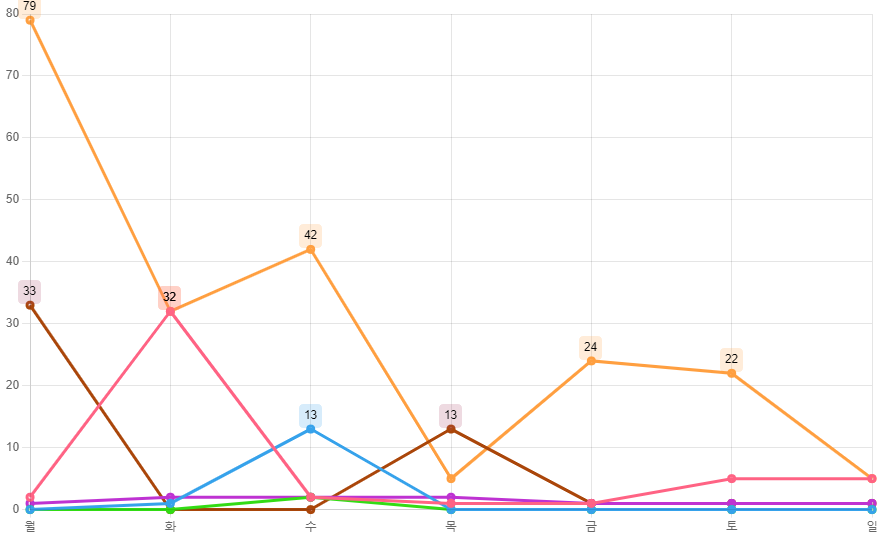

[상시 레이블 출력 로직]

chart.js 3.x 버전에서 datalabels을 사용하기 위해서 반드시 chart config에 plugins: [ChartDataLabels] 추가 (중요)

plugins: [ChartDataLabels]를 추가하지 않는 경우, CDN을 추가하더라도 datalabels 인식이 되지 않음



data의 labels를 외부에서 입력 하는 경우

MultiLineChart.data.labels.push('월');

MultiLineChart.data.labels.push('화');

...

MultiLineChart.data.labels.push('일');

MultiLineChart.update();



group별 datasets의 data는 일반적으로 외부(DB)에서 조회 후 아래 형태로 입력

Chart_config.data.datasets[0].data.push(11);

Chart_config.data.datasets[0].data.push(22);

Chart_config.data.datasets[1].data.push(33);

Chart_config.data.datasets[1].data.push(44);

Chart_config.data.datasets[2].data.push(55);

Chart_config.data.datasets[2].data.push(66);

MultiLineChart.update();



datasets의 datalabels Color는 function을 사용하여 ctx값 추출하여 처리

예제는 value가 5 이상인 경우만 Color를 적용

function(ctx) {
    var value = ctx.dataset.data[ctx.dataIndex];
    return value > 5 ? ctx.dataset.backgroundColor : null;
}

color : label의 색상

backgroundColor : label 배경 색상

formatter : label 출력값



[클릭 이벤트 로직]

이벤트 발생 정보 조회

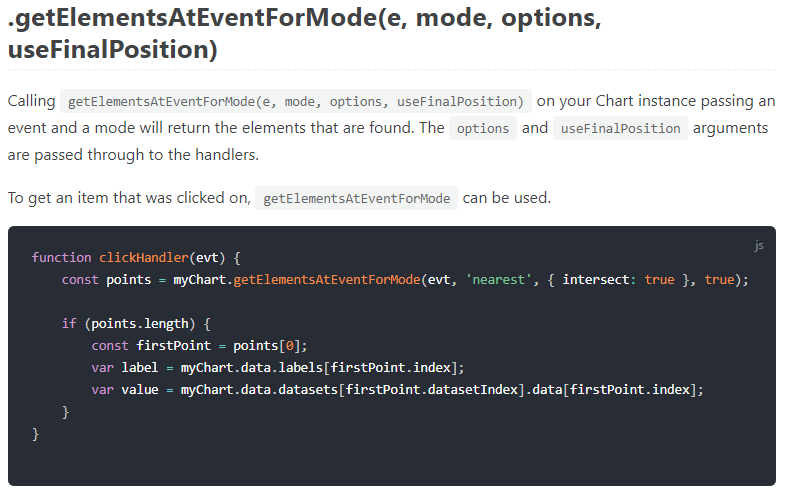

chart.js 3.x 이후 버전부터 getElementsAtEventForMode를 사용

var activePoints = C_Issue_analysis_range.getElementsAtEventForMode(evt, 'point', C_Issue_analysis_range.options);

chart.js 공식 가이드



클릭한 Chart의 그룹 인덱스 정보 ( 예제 에서는 Group 1, Group 2, Group 3 의 인덱스)
var datasetIndex = activePoints[0].datasetIndex



클릭한 그룹의 Value를 참조하기 위한 Index
var index = activePoints[0].index



Group label 정보

var label = MultiLineChart.data.datasets[datasetIndex].label;



클릭한 x좌표의 값 정보

var xlavel = MultiLineChart.scales["x"]._labelItems[index].label;



클릭한 Group의 Value값

var value = MultiLineChart.data.datasets[datasetIndex].data[index];

<script src="https://cdn.jsdelivr.net/npm/chart.js@3.0.0/dist/chart.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/chartjs-plugin-datalabels@2.0.0"></script>

// Chart ctx Create
var Chart_ctx = document.getElementById('cMultiLineChart').getContext('2d');

// Chart Config Set
Chart_config = {
    plugins: [ChartDataLabels],
    type: 'line',
    data: {
        labels: ['월','화','수','목','금','토','일'],
        datasets: [
            {
                label: 'Group 1',
                data: [1,1,2,2,3,3,4],
                backgroundColor: 'rgba(255, 99, 132, 0.2)',
                borderColor: 'rgba(255, 99, 132, 1)',
                borderWidth: 3,
                datalabels: {
                    labels: {
                        value: {
                            align: 'top',
                            backgroundColor: function(ctx) {
                                var value = ctx.dataset.data[ctx.dataIndex];
                                return value > 0 ? ctx.dataset.backgroundColor : null;
                            },
                            borderWidth: 2,
                            borderRadius: 4,
                            color: function(ctx) {
                                var value = ctx.dataset.data[ctx.dataIndex];
                                return value > 0 ? 'black' : null;
                            },
                            padding: 4
                        }
                    }
                }
            },
            {
                label: 'Group 2',
                data: [4,4,5,5,0,0,1],
                backgroundColor: 'rgba(54, 162, 235, 0.2)',
                borderColor: 'rgba(54, 162, 235, 1)',
                borderWidth: 3,
                datalabels: {
                    labels: {
                        value: {
                            align: 'top',
                            backgroundColor: function(ctx) {
                                var value = ctx.dataset.data[ctx.dataIndex];
                                return value > 0 ? ctx.dataset.backgroundColor : null;
                            },
                            borderWidth: 2,
                            borderRadius: 4,
                            color: function(ctx) {
                                var value = ctx.dataset.data[ctx.dataIndex];
                                return value > 0 ? 'black' : null;
                            },
                            padding: 4
                        }
                    }
                }
            },
            {
                label: 'Group 3',
                data: [0,0,7,8,9,4,1],
                backgroundColor: 'rgba(50, 220, 20, 0.2)',
                borderColor: 'rgba(50, 220, 20, 1)',
                borderWidth: 3,
                datalabels: {
                    labels: {
                        value: {
                            align: 'top',
                            backgroundColor: function(ctx) {
                                var value = ctx.dataset.data[ctx.dataIndex];
                                return value > 5 ? ctx.dataset.backgroundColor : null;
                            },
                            borderWidth: 2,
                            borderRadius: 4,
                            color: function(ctx) {
                                var value = ctx.dataset.data[ctx.dataIndex];
                                return value > 5 ? 'black' : null;
                            },
                            padding: 4
                        }
                    }
                }
            }
        ]
    },
    options: {
        responsive: true,
        scales: {
            y: {
                beginAtZero: true
            }
        },
        plugins: {
            legend: {
                position: 'left',
            },
            title: {
                display: true,
                text: '그룹별 주간 카운트',
                font: {
                    size: 30
                }
            }
       }
    }
};

// Chart Create
var MultiLineChart = new Chart(Chart_ctx, Chart_config);

// Chart Click Event
document.getElementById("cMultiLineChart").onclick = function(evt) {

    var activePoints = MultiLineChart.getElementsAtEventForMode(evt, 'point', MultiLineChart.options);

    var datasetIndex = activePoints[0].datasetIndex
    var index = activePoints[0].index

    var label = C_Issue_analysis_interval.data.datasets[datasetIndex].label;
    var xlavel = C_Issue_analysis_interval.scales["x"]._labelItems[index].label
    var value = C_Issue_analysis_interval.data.datasets[datasetIndex].data[index]

    //alert(label + "  :  " + value + "  :  " + xlavel);

    //Process
};

참고

https://v2_0_0--chartjs-plugin-datalabels.netlify.app/guide/getting-started.html#installation

Getting Started | chartjs-plugin-datalabels

https://www.chartjs.org/docs/3.2.1/samples/tooltip/interactions.html

https://www.chartjs.org/docs/latest/getting-started/v3-migration.html

https://www.chartjs.org/docs/latest/developers/api.html

https://stackoverflow.com/questions/50515985/get-ylabel-value-onclick-chart-js
