기능

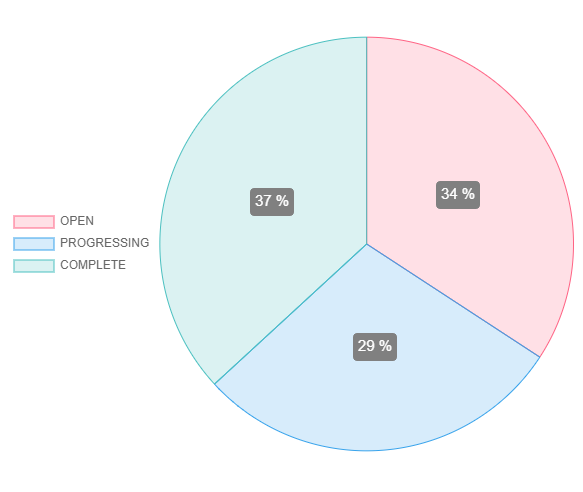

1. Chart.js 2.x 버전 Pie Chart

2. 파이 차트 클릭 이벤트 ( Pie Chart Click Event ) - label 및 value 조회

3. 마우스 오버없이 레이블을 항상 백분율(%)값을 표시



html

* chart를 그리기 위한 canvas를 생성

* 다른 로직에서 canvas를 참고하기 위해 id를 지정 ( 예제는 cPieChart 으로 생성 )

<canvas id="cPieChart" style="min-height: 500px; height: 500px; max-height: 1000px; width: 700px; max-width: 100%;"></canvas>

javascript

* chart.js를 사용하기 위해 Chart.min.js 를 추가

* 마우스 오버없이 레이블을 항상 표시하기 위한 chartjs-plugin-datalabels@0.7.0 추가



* config의 data -> datasets -> datalabels 부분에 설정값을 지정

   align : 레이블 위치

   backgroundColor : ctx 정보를 가져와서 value가 0 이상인 경우만 출력

   color : ctx 정보를 가져와서 value가 0 이상인 경우만 출력

   formatter : value, ctx 정보를 가져와서 0 이상인 경우 백분율값을 구하여 리턴



* Pie Chart 생성 후 onClick Event 값을 가져와서 이벤트 처리

  getElementsAtEvent(evt) 함수로 클릭 이벤트 값을 조회

  activePoints[0]["_index"] 로 클릭한 차트의 위치값을 조회

   >> 만약 하나의 canvas에 여러개의 chart가 있는 경우 아래 형태로 조회

        activePoints[0]["_index"]

        activePoints[1]["_index"]

        activePoints[2]["_index"]



<script src="https://cdn.jsdelivr.net/npm/chart.js@2.9.4/dist/Chart.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/chartjs-plugin-datalabels@0.7.0"></script>

// Pie Chart ctx Get
var PieChart_ctx = document.getElementById('cPieChart').getContext('2d');

// Pie Chart Config Set
PieChart_config = {
    type: 'pie',
    data: {
        labels: ['OPEN', 'PROGRESSING', 'COMPLETE'],
        data: [13,11,14],
        datasets: [{
            label: 'Pie Chart Count',
            backgroundColor: [
                        'rgba(255, 99, 132, 0.2)',
                        'rgba(54, 162, 235, 0.2)',
                        'rgba(75, 192, 192, 0.2)'
                        ],
            borderColor: [
                        'rgba(255, 99, 132, 1)',
                        'rgba(54, 162, 235, 1)',
                        'rgba(75, 192, 192, 1)'
                        ],
            borderWidth: 1,
            datalabels: {
                labels: {
                    value: {
                        borderWidth: 2,
                        borderRadius: 4,
                        font: {size: 15},
                        formatter: function(value, ctx) {
                            var value = ctx.dataset.data[ctx.dataIndex];
                            return value > 0 ? Math.round(value / (ctx.dataset.data[0] + ctx.dataset.data[1] + ctx.dataset.data[2]) * 100) + ' %' : null;
                        },
                        color: function(ctx) {
                            var value = ctx.dataset.data[ctx.dataIndex];
                            return value > 0 ? 'white' : null;
                        },
                        backgroundColor:function(ctx) {
                            var value = ctx.dataset.data[ctx.dataIndex];
                            return value > 0 ? 'gray' : null;
                        },
                        padding: 4
                    }
                }
            }
        }]
    },
    options: {
        responsive: true,
        maintainAspectRatio : false,
        animation: false,
        legend: {
            position: 'left',
            display: true
        },
        title: {
            display: false,
            text: 'Pie Chart - Count',
            font: {
                size: 50
            },
            fontstyle: 'bold',
            position: 'top'
        },
        plugins: {
            legend: {
                position: 'left',
            },
            title: {
                display: true,
                text: 'Pie Chart - Count',
                font: {
                    size: 25
                }
            }
        }
    }
};


// Pie Chart Create
var PieChart = new Chart(PieChart_ctx, PieChart_config);

// Pie Chart Event Set
document.getElementById("cPieChart").onclick = function(evt) {

    var activePoints = PieChart.getElementsAtEvent(evt);

    if(activePoints.length > 0)
    {
        //get the internal index of slice in pie chart
        var clickedElementindex = activePoints[0]["_index"];

        //get specific label by index
        var label = PieChart.data.labels[clickedElementindex];

        //get value by index
        var value = PieChart.data.datasets[0].data[clickedElementindex];

        // label and value Process

   }
};

참고

https://stackoverflow.com/questions/26257268/click-events-on-pie-charts-in-chart-js

https://chartjs-plugin-datalabels.netlify.app/samples/charts/line.html

https://chartjs-plugin-datalabels.netlify.app/samples/advanced/multiple-labels.html
